產品性能及特點
新一代薄膜電容器紋波耐久性智能試驗電源采用全新模塊化電路設計，輸出頻率范圍在1KHz-300KHz以內可任意連續可調輸出。傳統分檔高頻紋波耐久性試驗電源，采用串聯諧振電路，其諧振頻率由電源內部諧振電感、諧振電容和客戶負載電容容量值決定，所以在電源設計制造時需客戶提供負載電容容量范圍，容量超出諧振范圍電源波形將發生畸變，產生高次諧波，導致負載電容異常發熱（高次諧波電流導致），從而導致試驗測試不準確。諧振電路的高頻交流電源，因其方案特性，所以頻率不能連續可調，只能分檔，分檔改變電源內部的諧振電感值和內部的諧振電容值，才能適應一定容量范圍的負載電容和頻率。
輸出頻率范圍：IKHz~300KHz以內可任意連續可調輸出
輸出容量范圍：50VA~500kVA可選
輸出電壓最大：10KVrms
輸出電流最大：5KArms
容性負載，電容值：1~1000000uF
交流電源效率高，帶容性負載，電源輸入功率小于1/3輸出功率
電源采用智能系統，自動記錄實驗數據（電壓、電流、頻率等）
電源輸出軟啟動功能
多重保護功能OVP/OCP/OTP
7英寸超大液晶顯示屏,觸摸屏設定與顯示,可遠程485通訊監控設備
電源輸入采用斷路器控制，更加安全
輸出ON/OFF按鍵
風機智能調速設計，減少噪音
前面/側面進風，后部出風，節省散熱空間
標配RS-485接口
設備直流電源和交流電壓都采用模塊化設計，便于后期改造增容
應用領域
薄膜電容器紋波耐久特性測試
溫升測試
老化實驗

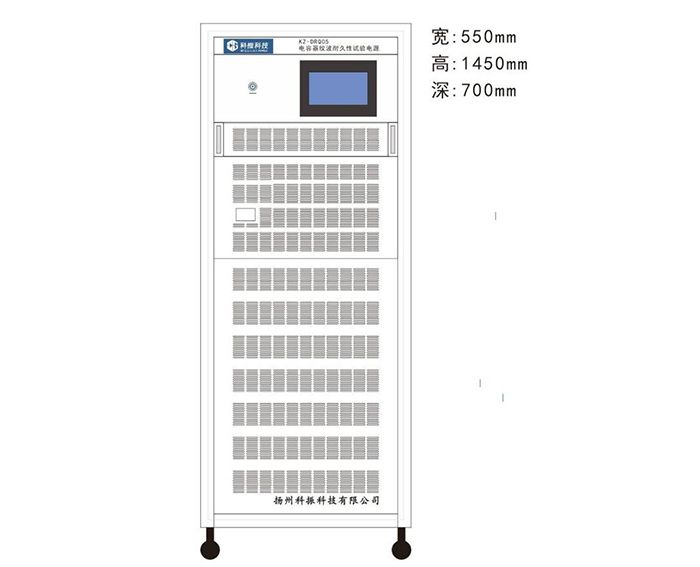

產品外觀尺寸
根據實際情況定制
| 產品主要技術指標 | |
| 產品輸入輸出 | 輸入：交流單相220V±10%50Hz±10% 輸出：交直流疊加輸出，由三個端子引出 輸出直流最高電壓電流值、交流最高電壓電流值：同產品規格 |
| (一)直流部分 | |
| 1、穩壓精度 | 源效應：≤0.1%額定值（僅由于輸入源電壓變化±10%時引起的輸出電壓變化率） 時漂：≤0.2%額定值（僅由于電源連續工作時間大于8小時時引起的輸出電壓變化率） 溫漂：≤0.03%額定值/C(僅由于在電源使用環境溫度范圍內，由環境溫度變化引起的輸出電壓變化率) 負載效應：≤0.2%額定值（僅由于輸出電流從零至額定值變化時引起的輸出電壓變化率） |
| 2、紋波(r.m.s) | ≤0.01%+10mV(80%~100%額定輸出時測量) |
| 3、輸出電壓調節范圍 | 近似0~額定電壓值連續可調 |
| 4、自動計時范圍 | 1~9999小時 |
| 5、輸出電壓設定 | 觸摸屏設定，遠程485通信設定 |
| 6、保護方式 | 過壓、過流自動保護 |
| 7、短路報警 | 允許短路并聲音報警 |
| 8、工作方式 | 長期滿負荷連續工作 |
| 9、輸出電壓電流顯示方式 | 觸摸屏顯示 |
| 10、輸出電壓電流顯示分辨率 | 1V;1mA |
| 11、整機電壓、電流表誤差 | ≤±1%±1個字（計量范圍10%~100%額定值） |
| 12、整機時間表誤差 | ≤±0.01% |
| (二)交流部分 | |
| 1、輸出電壓調節范圍 | 1%~額定電壓值連續可調 |
| 2、輸出電流調節范圍 | 1%~額定電流值連續可調 |
| 3、輸出波形 | 正弦波（失真度≤5%，滿功率輸出功率時測量） |
| 4、輸出頻率 | 1kHz~300kHz頻率連續可調輸出（頻率誤差≤±0.1%） |
| 5、輸出電壓電流顯示方式 | 觸摸屏顯示 |
| 6、輸出電壓電流顯示分辨率 | 0.1V;0.1A(均顯示有效值) |
| 7、輸出電壓電流設定方式 | 觸摸屏設定/遠程485通信設定 |
| 8、整機電壓、電流表誤差 | ≤±1.5%±2個字（計量范圍10%~100%額定值） |
| 9、通信方式 | 485通信（標配） |
| 10、保護方式 | 過壓、過流自動保護 |
| 11、工作方式 | 長期滿負荷連續工作 |
| 12、電源適用負載特性 | 容性負載 |
| 13、環境條件 | 使用場所：僅在室內使用 溫度：-20℃~50℃ 空氣濕度：≤90% |
| 14、發貨配件 | 企業標配（保險絲、易損件等） |
| 15、輸出端子放置 | 面對機箱右側 |
