產品性能及特點
新一代均流型電容器紋波耐久性試驗測試系統，每組電容電壓電流互不影響，單組電容出現異?？稍诰€單獨切斷，無需停機。確保試驗的連續性；避免因電容阻抗不一樣導致試驗準確率低的情況發生，降低試驗數據誤差。
新一代均流型電容紋波耐久性試驗測試系統智能化升級，能夠?qū)崟r顯示試驗數據，試驗進程，測試電容的狀態，自動儲存所有試驗數據；可以進行遠程監控設置，不需要人工24小時監測、記錄試驗數據；試驗過程中發現故障電容能夠及時處理，保證試驗進度；可以遠程展示試驗數據，滿足智能實驗室，智能工廠的要求。
輸出頻率范圍：低頻50Hz~10KHz;高頻10KHz~200KHz,以內任意連續可調輸出
輸出電壓最大：50Vrms
輸出電流最大：10Arms
電源采用智能系統，自動記錄實驗數據（電壓、電流、漏電流、頻率等）
電源輸出軟啟動功能
觸摸屏操作，遠程上位機控制
電源輸入采用斷路器控制，更加安全
輸出ON/OFF按鍵
風機智能調速設計，減少噪音
前面/側面進風，后部出風，節省散熱空間
標配接口：RS-485
電源采用優化算法，功率因數>0.98；交流主電路采用被測電容能量儲存再復用技術。
應用領域
電解電容器紋波耐久特性測試
溫升測試
老化實驗
新一代均流型電容器紋波耐久性試驗測試系統是我公司針對電容器生產和使用廠商的專用測試設備，用于電容器做紋波電流耐久性壽命試驗。它可模仿電容器的實際工作條件，測試電容器的使用壽命數值，為電容器制造廠商提供了可靠性設計的確切參數，同時也為使用電容器的客戶提供了產品的真實質量依據。
產品尺寸
產品外觀尺寸：寬1100mm高2030mm深1150mm;

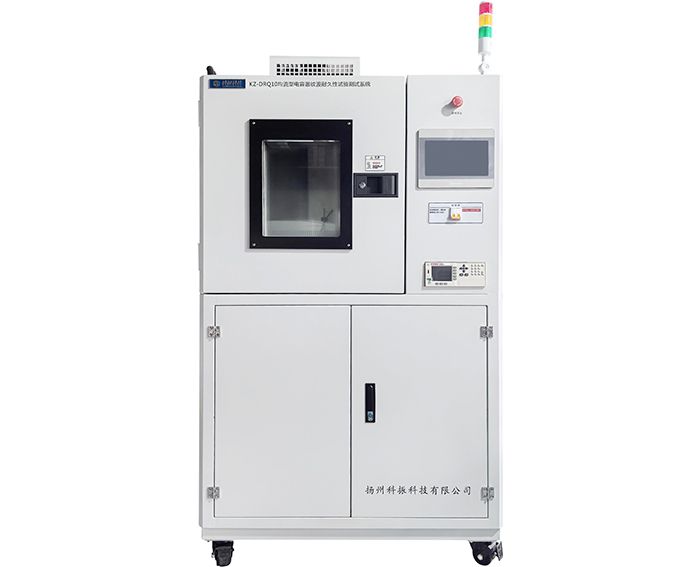

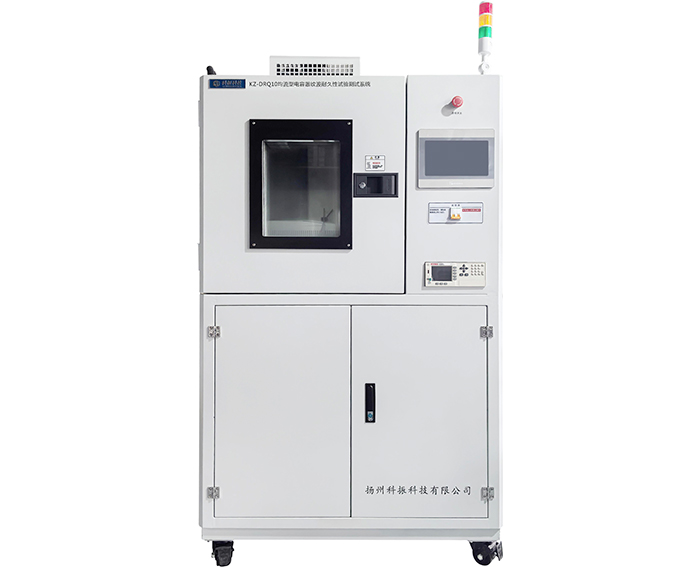

單烘箱內尺寸：寬550mm高600mm深560mm;

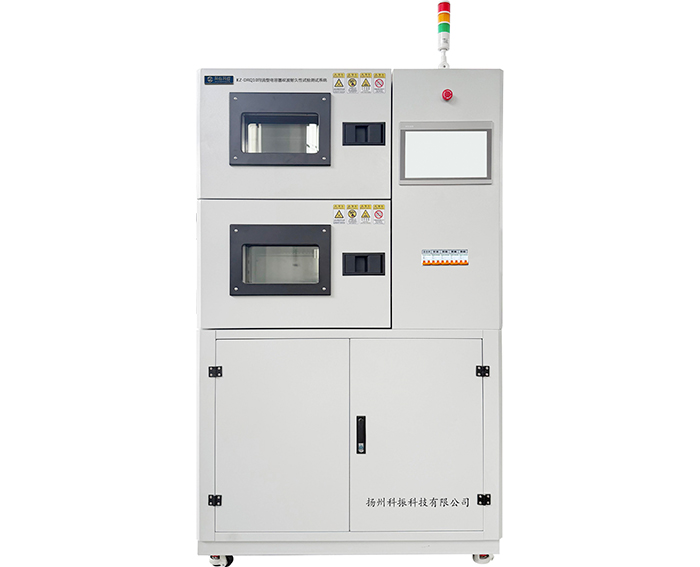

雙烘箱內尺寸：寬550mm高300mm深560mm；
| 產品主要技術指標 | |
| 1. 產品輸入輸出 | 輸入: 交流單相220V±10% 50Hz±10% 輸出: 交流單相輸出，由三個端子引出，輸出直流最高電壓值 電流: 同產品規格單邊輸出交流最高電壓值/同產品規格 |
| (一) 產品直流部分 | |
| 2. 穩壓精度 | 源效應: ≤0.1%額定值（僅由于輸入源電壓變化±10%引起的輸出電壓變化率） 負載效應: ≤0.2%額定值（僅由于負載變化引起的輸出電壓變化率） 溫度效應: ≤0.03%額定值/℃（僅由于在電源使用環境溫度范圍內，由環境溫度變化引起的輸出電壓變化率） 負載效應: ≤0.2%額定值（僅由于輸出電流從零至額定值變化引起的輸出電壓變化率） |
| 紋波(r.m.s) | ≤0.01% +10mV (80%~100%額定輸出時測量) |
| 輸出電壓調節范圍 | 近似0~額定電壓值連續可調 |
| 自動計時范圍 | 1-9999小時 |
| 輸出電壓設定 | 觸摸屏設定，遠程485通信設定 |
| 保護方式 | 過壓、過流自動保護 |
| 短路報警 | 允許短路并報警 |
| 工作方式 | 長期滿負荷連續工作 |
| 輸出電壓電流顯示方式 | 觸摸屏顯示 |
| 輸出電壓電流顯示分辨率 | 0.1V;1mA |
| 整機電壓、電流誤差 | ≤±1%±1個字（計量范圍10%~100%額定值） |
| 整機時間誤差 | ≤±0.01% |
| (二) 產品交流部分 | |
| 輸出電壓調節范圍 | 1%~額定電壓值連續可調 |
| 輸出電流調節范圍 | 1%~額定電流值連續可調 |
| 輸出波形 | 正弦波（失真度≤5%，滿功率輸出功率時測量） |
| 輸出頻率 | 低頻50Hz~10KHz；高頻10KHz~200KHz連續可調（頻率誤差≤±0.1%） |
| 輸出電壓電流顯示方式 | 觸摸屏顯示 |
| 輸出電壓電流顯示分辨率 | 0.01V;0.01A（顯示有效值） |
| 輸出電壓電流設定方式 | 觸摸屏設定，遠程485通信設定 |
| 輸出電壓、電流誤差 | ≤±1.5%±2個字（計量范圍10%~100%額定值） |
| 電流測量電流顯示精度 | 1uA（顯示誤差≤±0.2%±1個字，計量范圍0~2500uA，計量范圍10%~100%額定值） |
| 通信方式 | 485通信（標配） |
| 保護方式 | 過壓、過流自動保護 |
| 工作方式 | 長期滿負荷連續工作 |
| 電源適用負載特性 | 容性負載 |
| (三)產品烘箱部分 | |
| 溫度范圍 | 常溫～+150℃ |
| 溫度波動度 | ±0.3℃ |
| 溫度均勻度 | ±2℃ |
| 溫升速率 | 2～3℃/min |
| 控制方式 | 觸摸屏設定 / 遠程485通信設定 |
| 通信方式 | 485通信（標配） |
| 安全保護裝置 | 1. 超溫報警保護器 2. 線路保險絲及安全護套式端子 3. 快速保險絲 |
| 環境條件 | 使用場所：僅在室內使用 |
| 溫 度：-20℃～50℃ 空氣濕度：≤90% | |
| 發貨配件 | 企業標配（保險絲、易損件等） |
| 備注 | 烘箱一體機測三參數（容量、ESR、漏電流）屬于選配功能 |
| 科振科技均流型紋波電源測試產品與市場現有同類型產品對比 |
| 科振科技 | 市場同類型產品 | 產品優勢 | |
| 產品系列對比 | 產品選擇多樣化，可以提供單臺不帶烘箱，多臺不帶烘箱，烘箱一體機，烘箱一體機測三參數（容量、ESR、漏電流），客戶可以自行選擇。 | 選擇少，相應功能欠缺 | |
| 產品性能對比 | 直流電壓、電流對比 ：范圍更大，充電速度更快（0-1000V，電流0-1A） | 電壓等級相對低800V0.2A | 電容耐壓測試范圍更寬 |
| 交流電壓電流對比：試驗紋波電流更大，測試容量范圍更寬（每路電流最大可至10A）。 | 功率小，電壓最高30V,最大電流不超過 5A,測試容量范圍小 | 紋波電流更大 | |
| 紋波功率對比：科振每對電容可提供AC100V8A紋波功率，每條夾具11組電容，合計功率8800W | 市場同類均流紋波產品每對電容可提 供AC60V5A紋波功率，每條夾具11組電容，合計功率3300W | 更大的紋波輸出功率 | |
| 試驗頻率范圍對比：試驗頻率范圍更寬(40Hz-I0KHz),滿足客戶的各種頻率應用測試要求。 | 市場同類產品輸出頻率為100Hz-1KHz,(50Hz-100Hz震蕩) | 更寬的測試頻率 | |
| 設備耗電量對比：科振均流紋波電源采用優化算法PFC電路設計，AC220V輸入功率因數>0.98;交流主電路采用被測電容能量儲存再復用技術，當測試電容紋波輸出100V10A即1kW輸出，實測電網輸入功率僅0.1kW不到，儲能復用技術加上高效PFC功率因數校正設計，大大節約了設備的運行用電成本。 | 常規均流紋波電源功率因數0.5~0.6,未采用儲能復用技術的電源會導致設備輸入線功率大。 | 綠色節能 | |
| 技術開發能力對比：科振擁有強大的技術服務團隊，可最短時間內滿足客戶后期產品的各種功能需求開發 | 市場同行技術更新迭代緩慢，客戶新技術要求滿足率低，技術力量相對薄弱 | 新產品開發能力強而快 | |
| 試驗連續性對比：試驗連續性對比：科振均流紋波產品每組電容電壓電流互不影響，單組電容出現異常可在線單獨切斷，無需停機。確保試驗的連續性。 | 常規均流產品單組電容異常，會直接影響其它組電容電壓電流，然后需要停機切斷異常組電容，再重新啟動電源繼續老化其它組電容；影響試驗的連續性。 | ||
| 試驗靈活性對比：科振均流紋波產品每路電源可帶12組電容，電源內部集成2個直流電壓源，每6組電容可獨立設置直流耐壓值，每組電容可獨立設置交流紋波電壓、電流、頻率值，使用配置更靈活，適應各種試驗分配需 求。 | 目前市場同類型產品只有一個直 流輸出，并且每組被測電容不可獨立設置交流紋波電壓、電流、頻率值，限制了電源產品使用多樣性和效率。 |
